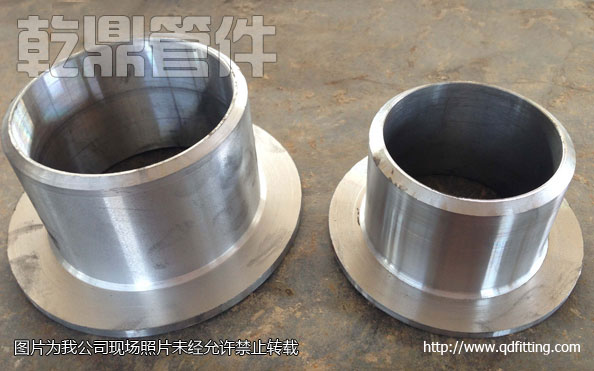

• 碳鋼翻邊

  翻邊短節尺寸 MSS SP-43 （A 型） Dimensions of Lap Joint Stub Ends 公稱通徑 NominalPipe Size DN (in) 端部外徑 Outside Diameter at Bevel 長度 Length 圓角半徑 Radiuis of fillet 搭接直徑 Diameter of Lap D L R G 1/2 21

碳鋼翻邊詳細說明：

翻邊短節尺寸 MSS SP-43 （A 型）

Dimensions of Lap Joint Stub Ends


公稱通徑  NominalPipe Size DN (in)	端部外徑  Outside Diameter at Bevel	長度 Length	圓角半徑 Radiuis of fillet	搭接直徑 Diameter of Lap
	D	L	R	G
1/2	21.3	50.8	3.0	35
3/4	26.7	50.8	3.0	42.9
1	33.4	50.8	3.0	50.8
1 1/4	42.2	50.8	4.8	63.5
1 1/2	48.3	50.8	6.4	73.2
2	60.3	63.5	7.9	91.5
2 1/2	73	63.5	7.9	104.6
3	88.9	63.5	9.6	127
3 1/2	101.6	76.2	9.6	139.7
4	114.3	76.2	11.2	157.2
5	141.3	76.2	11.2	185.7
6	168.3	88.9	12.7	215.9
8	219.1	101.6	12.7	269.7
10	273.1	127	12.7	323.9
12	323.9	152.4	12.7	381.0
14	355.6	152.4	12.7	412.8
16	406.4	152.4	12.7	469.9
18	457.2	152.4	12.7	533.4
20	508	152.4	12.7	584.2
24	609.6	152.4	12.7	692.2


 注：1）搭接厚度t不小于公稱管壁厚

2）搭接平面可按用戶要求加工成同心的鋸齒狀槽或螺旋紋槽

3）適用于與Sch40s或更薄的不銹鋼管子聯接

4）R尺寸符合ANSI B16.5中為搭接法蘭凸緣所規定的半徑

5）壁厚T見壁厚表
